Apabila penghala CNC desktop atau gantri pendispensan mikro mula kehilangan langkah separuh jalan melalui program, kebanyakan pengendali segera menyemak had semasa pada pemacu stepper. Namun, apabila aci motor terasa panas melepuh dan paksi menjerit berhampiran penghujung perjalanan, punca utamanya hampir selalu mengikat mekanikal. Skru bola kecil ketepatan beroperasi dengan toleransi dalaman yang ketat. Jika perumah loceng motor dikunci ke bawah walaupun sebahagian kecil daripada milimeter daripada segi empat sama, jurnal kecil itu membengkok, laluan pacuan kuda gothic-arch mencubit bola keluli, dan keseluruhan pemanduan terkunci.
Analisis Kejuruteraan: Seni Bina Skru Plumbum Berganding Langsung lwn Terapung
Peringkat gerakan kecil biasanya bergantung pada skru ketepatan berdiameter kecil (seperti diameter 8 mm atau 10 mm dengan petunjuk 2 mm atau 4 mm) didorong terus oleh motor pelangkah NEMA 17 atau NEMA 23. Tidak seperti paksi industri besar yang menggunakan blok sokongan terapung bebas, banyak slaid mikro padat bergantung sepenuhnya pada galas hadapan motor untuk mencari satu hujung aci skru. Apabila haba terkumpul semasa larian berterusan berkelajuan tinggi, aci keluli mengembang secara paksi. Tanpa jurnal terapung atau gandingan pegas untuk menyerap pertumbuhan haba itu, skru tunduk ke luar. Pesongan ke sisi itu memaksa nat kecil ke lantai kereta aluminium, memusnahkan tiub peredaran semula dalaman dan mencipta seretan bencana.
Penyelesaian Masalah Lapangan & Protokol Pemasangan
Periksa Kepekatan Motor-ke-Aci:Jangan sekali-kali menggunakan lengan pepejal tegar untuk mengaitkan motor stepper dengan skru bola kecil. Sentiasa gunakan gandingan cakera fleksibel sifar tindak balas atau gandingan rahang dengan labah-labah elastomer untuk menyerap salah jajaran kecil sudut dan selari.
Jajar Sebelum Tork Akhir:Melonggarkan bolt plat muka motor dan memutar skru secara manual dari hujung ke hujung membolehkan pemasangan mencari pusat semula jadinya. Lekapkan skru pelekap dalam corak pepenjuru hanya selepas gerabak meluncur dengan lancar melepasi titik tengah dengan rintangan hujung jari sifar.
Kawal Kelikatan Pelinciran:Gris industri berat akan menyebabkan kunci hidraulik di dalam pengembalian kacang mikro. Gunakan minyak sintetik berkelikatan rendah atau pelincir bilik bersih khusus untuk memastikan seretan rendah dan mengelakkan bebola keluli kecil daripada tergelincir.
Soalan Lazim Penyepaduan Lapangan
Mengapakah skru bebola kecil diikat hanya apabila mesin berjalan pada kelajuan tinggi?
Larian berterusan berkelajuan tinggi menjana haba geseran yang memanjangkan aci skru keluli. Jika kedua-dua hujungnya dikunci tegar tanpa kelegaan pengembangan, aci melengkung ke sisi, mewujudkan beban sisi jejari besar-besaran pada nat bebola dan menyebabkan gerai motor.
Bagaimanakah anda memadankan skru bola dengan tork motor anda pada paksi menegak vs mendatar?
Petunjuk padang halus (1 mm atau 2 mm) meningkatkan peleraian kedudukan dan menghalang paksi Z memacu belakang di bawah graviti apabila kuasa berkurangan. Beralih kepada petunjuk 4 mm atau 5 mm mendorong halaju linear yang lebih tinggi, tetapi anda memerlukan motor NEMA yang lebih besar untuk membekalkan tork yang diperlukan untuk pecutan pantas dan berputar inersia putaran yang lebih tinggi.
Apakah yang menyebabkan kacang bola kecil menghasilkan bunyi klik dalaman secara tiba-tiba?
Klik atau timbul secara tiba-tiba biasanya bermaksud litar kitaran semula telah mengambil serpihan atau bola keluli sesat telah tersekat merentasi jambatan balik. Membilas nat dengan segera dengan pembersih sentuhan atau pelarut ringan boleh mengosongkan laluan sebelum laluan perlumbaan mendapat markah yang mendalam.
Matriks Prestasi Teknikal
| Parameter | Spesifikasi Kejuruteraan |
| Diameter Skru | Saiz Metrik Miniatur: 6 mm, 8 mm, 10 mm Diameter Luar Nominal |
| Pilihan Utama Standard | 1 mm, 2 mm, 4 mm, 5 mm Pitch Plumbum Tangan Kanan Ketepatan |
| Gred Ketepatan | JIS C5 Ground Precision atau Skru Suapan Ekonomi Bergulung C7 |
| Komposisi Bahan | GCr15 / SAE 52100 Keluli Galas Kromium Karbon Tinggi |
| Rawatan Permukaan | Induksi Hardened Raceways (HRC 58-62) dengan Salutan Anti-Kakisan Pilihan |

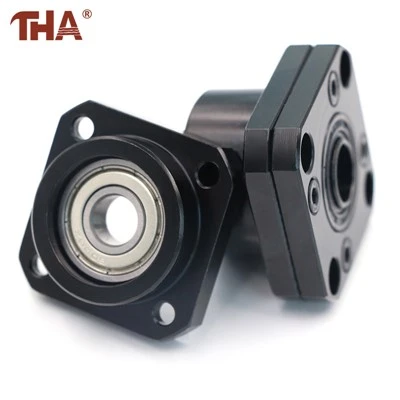

| Konfigurasi Teras | Pemasangan Motor Terus atau Sokongan Galas Hujung Tetap Miniatur yang dipadankan |
